中压真空断路器3AJ-12
中压真空断路器3AJ-12

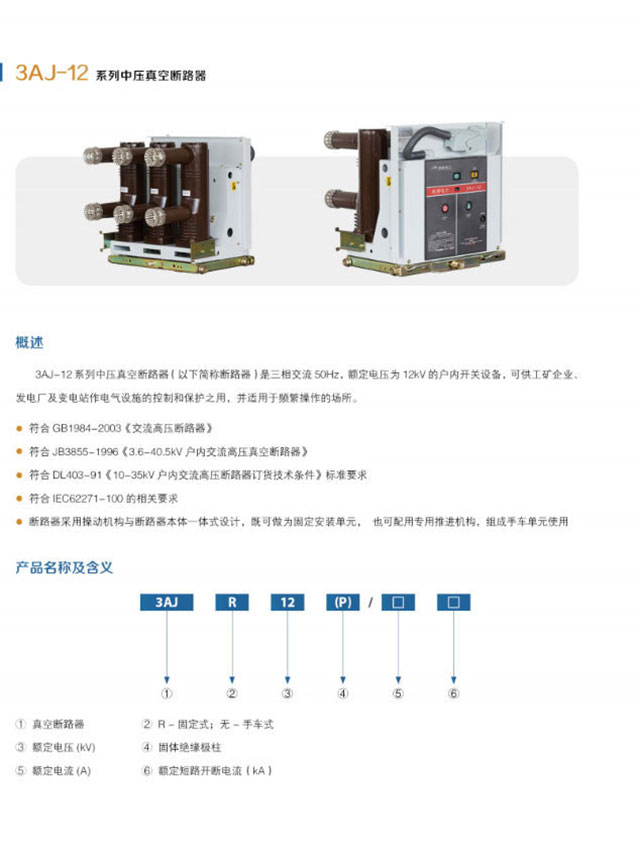

  3AJ-12系列中压真空断路器(以下简称断路器)是三相交流50Hz,额定电压为12kv的户内开关设备,可供工矿企业、

  发电厂及变电站作电气设施的控制和保护之用,并适用于頻繁操作的场所。

  符合GB1984-2003《交流高压断路器》

  符合JB3855-1996(3.6-40.5kV户内交流高压真空断路器》

  符合DL403-91《10-35kV户内交流高压断路器订货技术条件》标准要求

  符合IEC62271-100的相关要求

  断路器采用操动机构与断路器本体一体式设计,既可做为固定安装单元,也可配用专用推进机构,组成手车单元使用

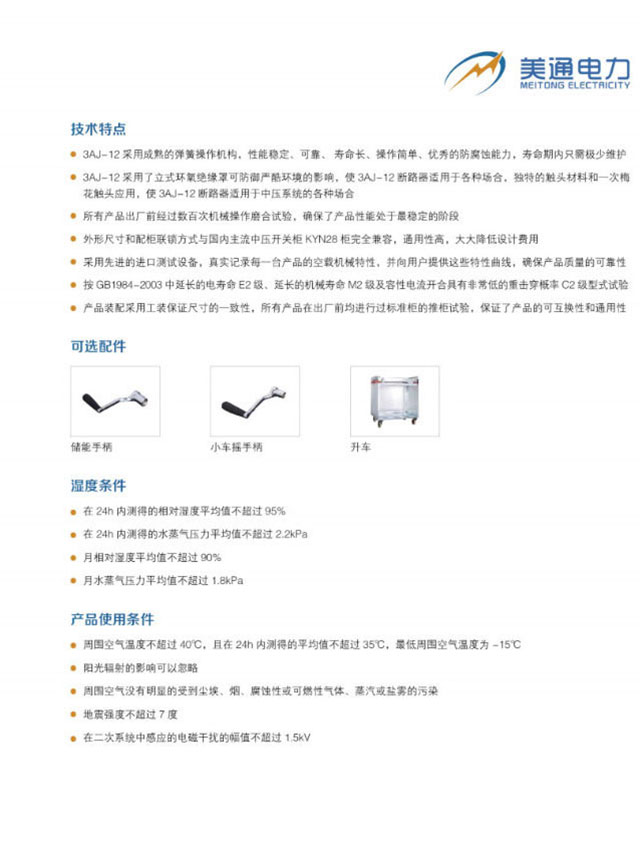

  技术特点

  3AJ-12采用成熟的弹簧操作机构,性能稳定、可靠、寿命长、操作简单、忧秀的防腐蚀能力,寿命期内只需较少维护

  3AJ-12采用了立式环氧绝缘罩可防御严酷环境的影晌,使3AJ-12断路器适用于各种场合,独特的触头材科和一次梅花触头应用,使3AJ-12断路适用于中压系统的各种场合

  所有产品出厂前经过数百次机械操作磨合试验,确保了产品性能处于稳定的阶段

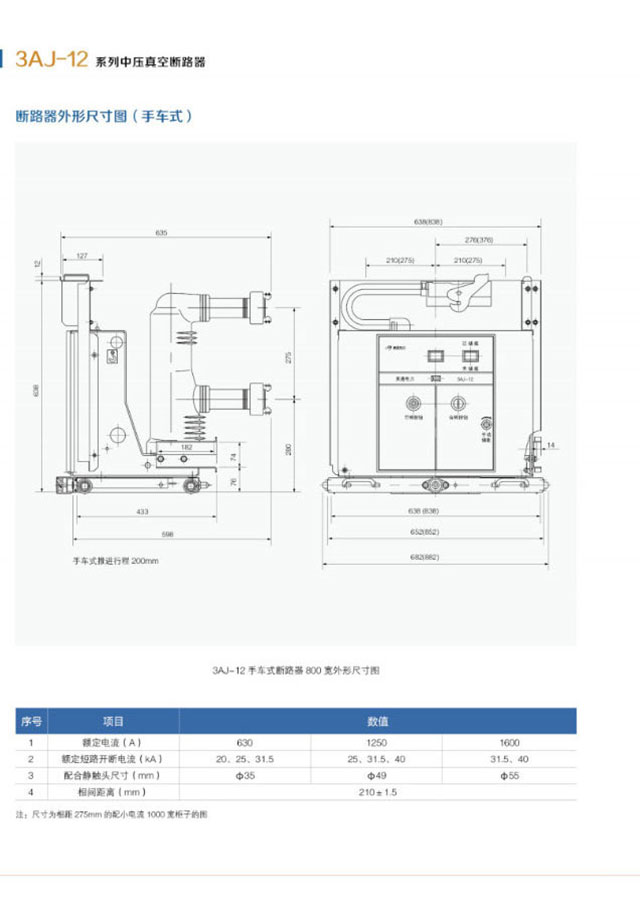

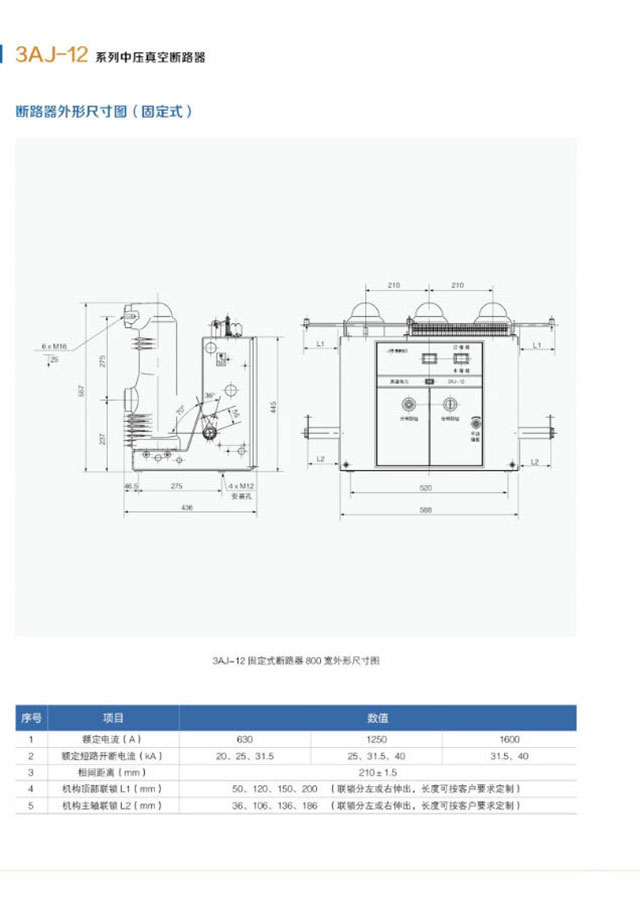

  外形尺寸和配柜联锁方式与国内主流中压开关柜KYN28柜完全兼容。通用性高,大大降低设计费用

  采用先进的进口测试设备,真实记录每一合产品的空载机械特性,并向用户提供这些特性曲线,确保产品质量的可靠性

  按GB1984-2003中延长的电寿命E2级。延长的机械寿命M2级及容性电流开合具有非落低的重击穿概本C2级型式试验

       产品装配采用工装保证尺寸的一致性,所有产品在出厂前均进行过标准柜的推柜试验,保证了产品的可互换性和通用性

  湿度条件

  在24h内测得的相对湿度平均值不超过95%

  在24h内测得的水蒸气压力平均值不起过2.2kPa

  月相对湿度平均值不超过90%

  月水蒸气压力平均值不超过1.8kPa

  产品使用条件

  周围空气温度不超过40℃.且在24h内测得的平均值不超过35℃,更低周围空气温度为-15℃

  阳光辐射的影响可以忽略

  周围空气没有明显的受到尘埃、烟、腐蚀性或可燃性气体、蒸汽或盐雾的污染

  地震强度不过7度

  在二次系统中感应的电磁干扰的幅值不超过1.5kV

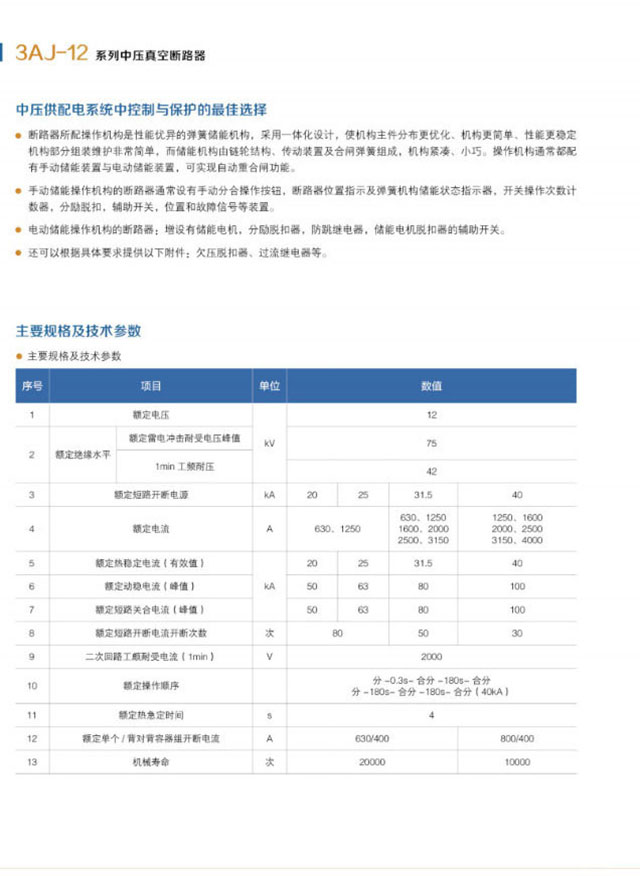

  中压供配电系统中控制与保护的较佳选择

  断路器所配操作机构是性能忧异的弹簧储能机构,采用一体化设计,使机构主件分布更忧化、机构更简单、性能更稳定,机构部分组装维护非常简单,而储能机构由链轮结构、传动装置及合闸弹簧组成,机构紧凑、小巧。操作机构通常都配有手动储能装置与电动储能装置,可实现自动重合闸功能.

  ●手动储能操作机构的断路器通常设有手动分合操作按钮,斷路器位置指示及弹簧机构储能状态指示器,开关操作次数计数器,分励脱扣,辅助开关,位置和故障信号等装置.

  电动储能操作机构的断路器:增设有储能电机,分励脱扣器,防跳继电器,储能电机脱扣器的辅助开关。

  还可以根据具体要求提供以下附件:欠压脱扣器、过流继电器等。
