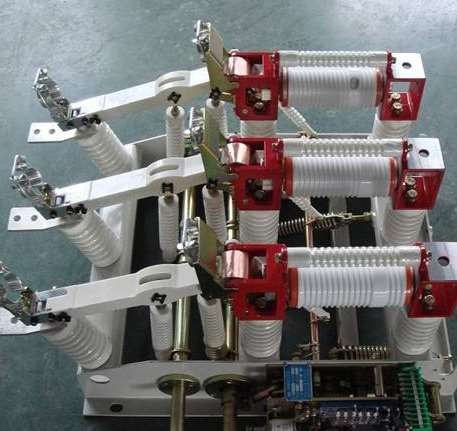

高压电器负荷开关的操作机构

作者:点击:18120 发布时间:2020-10-08

  现有的交流高压负荷开关一般都配有主轴,用于控制负荷开关的合闸和分闸,主轴两端分别固定在固定架上,其中,一个固定框架靠近控制面板,以确保稳定开启,而合闸时,通常装有储能弹簧,储能弹簧越强,开关合分速度越快,对电极触头的损伤越小,电极触头的使用寿命越长,但储能弹簧越强,主轴的旋转力矩越大。


  提供了一种高压电力负荷开关的操作机构,通过小直径齿轮带动大直径齿轮啮合,减小开关闭合和打开的旋转扭矩,操作机构包括高压用电负荷开关,高压电力负荷开关设有主轴,用于控制负荷开关的闭合和断开。

  主轴的一端固定在靠近控制面板的固定架上,其特征在于还包括附加主轴,可旋转地固定在固定架上,大直径齿轮,固定在主轴上,靠近固定架内部。

  小直径齿轮,固定在固定架上附加主轴,靠近固定框架内部,附加主轴通过小直径齿轮和大直径齿轮的啮合驱动主轴旋转,为了保证附加主轴在轴向或径向不发生晃动,在附加主轴上固定有夹紧固定板,夹紧固定板靠近固定架的外侧设置。
